傳統的手機外殼缺陷檢測方法是人工檢測，但人工檢測受到人為主觀因素的極大干擾，人工檢測效率低，成本高，價格昂貴，在很大程度上，產品質量有限，機器視覺檢測逐漸取代人工檢測，檢測更準確、更快。

    手機外殼缺陷檢測系統首先需要在一定的照明模式下通過工業相機獲取目標圖像，然后計算機檢測圖像，最后顯示檢測結果。我們會對手機殼的視覺檢測的硬件選型進行調試。下方為檢測的過程

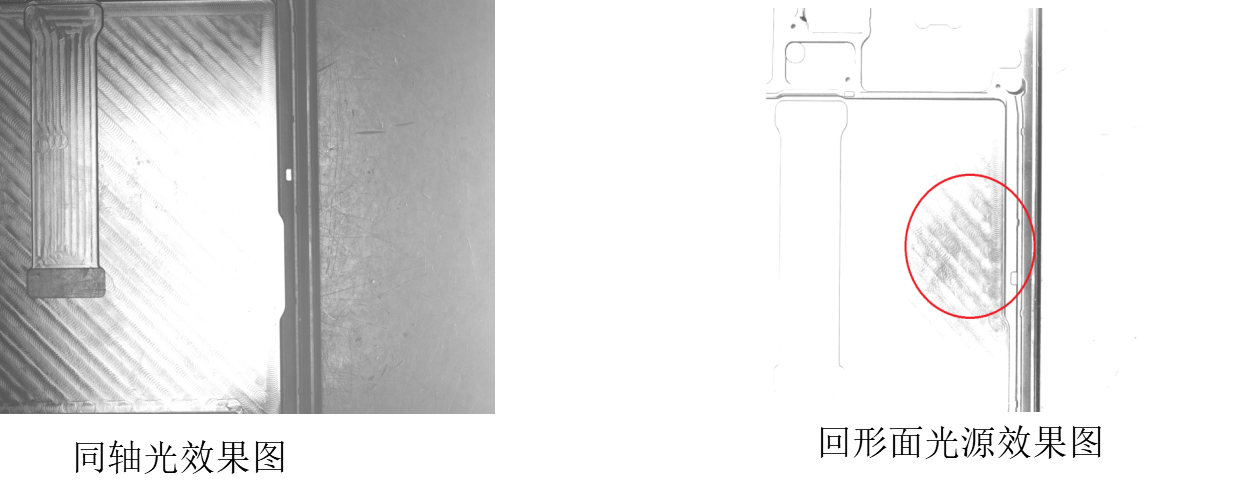

單獨使用一種光源效果圖

同軸光會出現亮度不夠的情況；回形面光因?yàn)楣庠粗虚g的圓孔會使圖像有陰影，造成圖像效果不均衡，所以不采用單獨光源打光

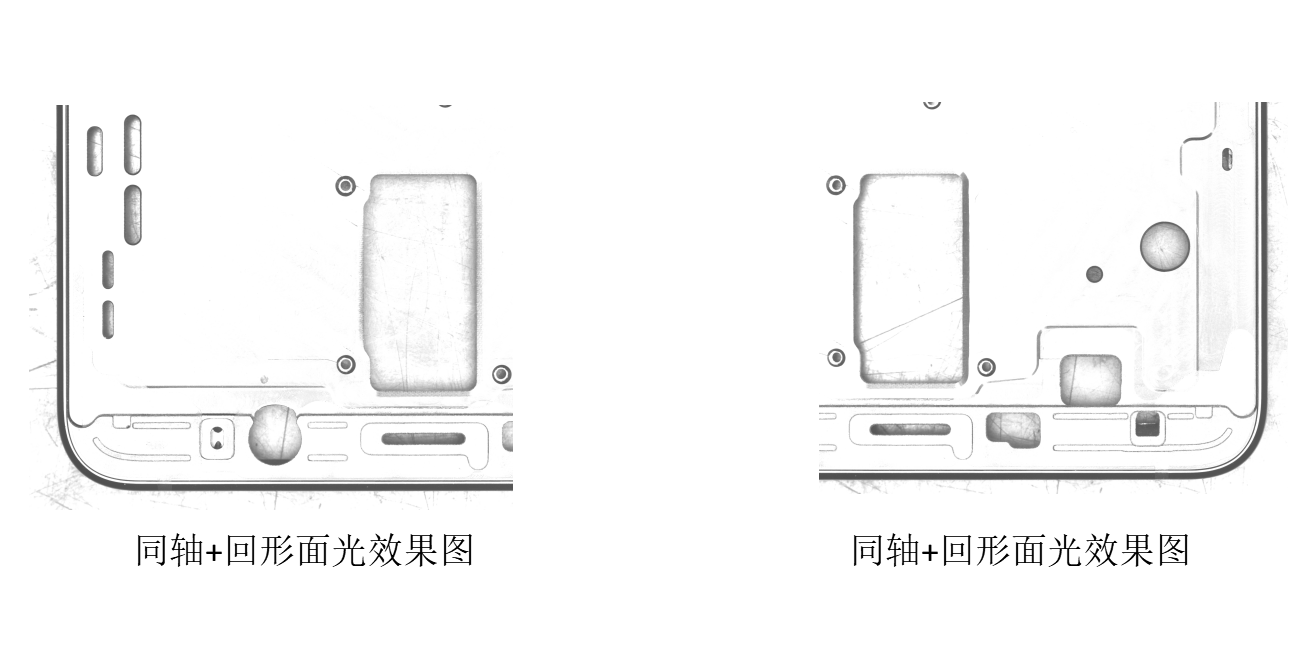

使用同軸+回形面光源效果圖

回形光源照亮產品要尋找的邊緣，同軸光源起到補光的作用（把回形光源中間的圓孔造成的陰影消除掉），使得圖像效果均勻，達到理想的狀態

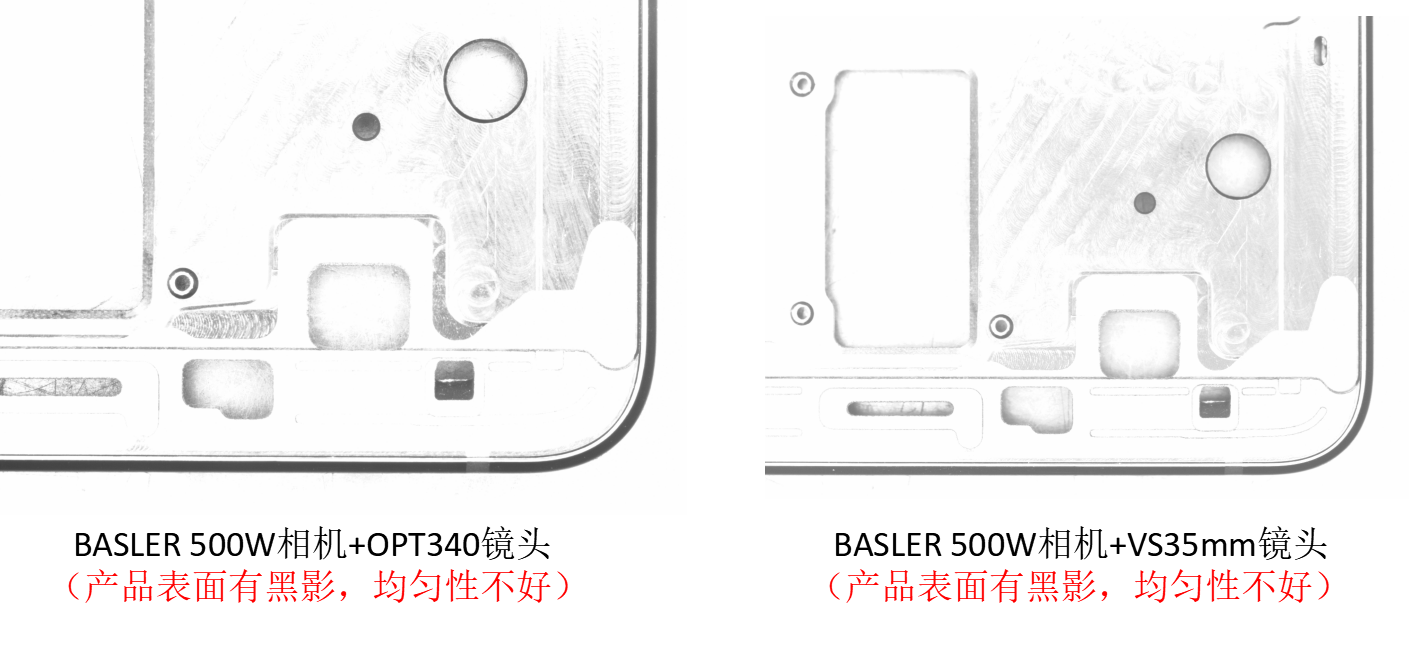

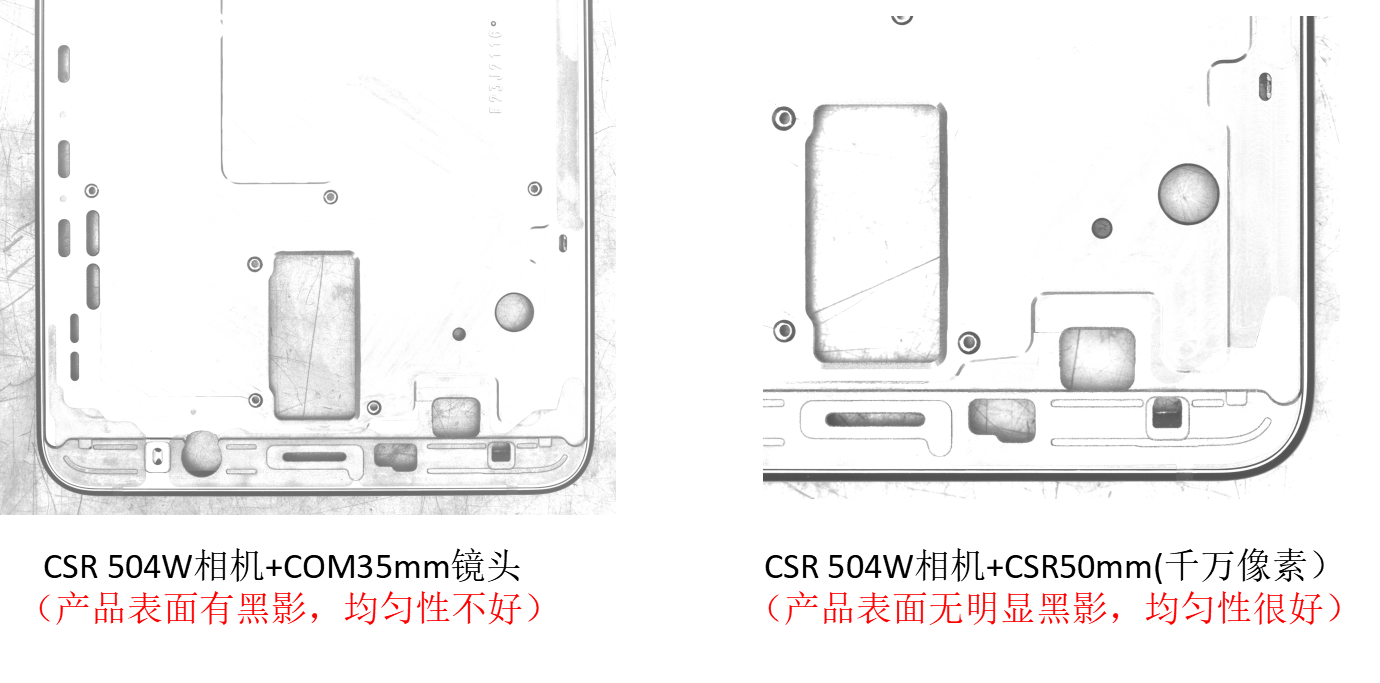

同一個相機不同鏡頭效果對比(BASLER相機）

同一個相機不同鏡頭效果對比(BASLER相機)

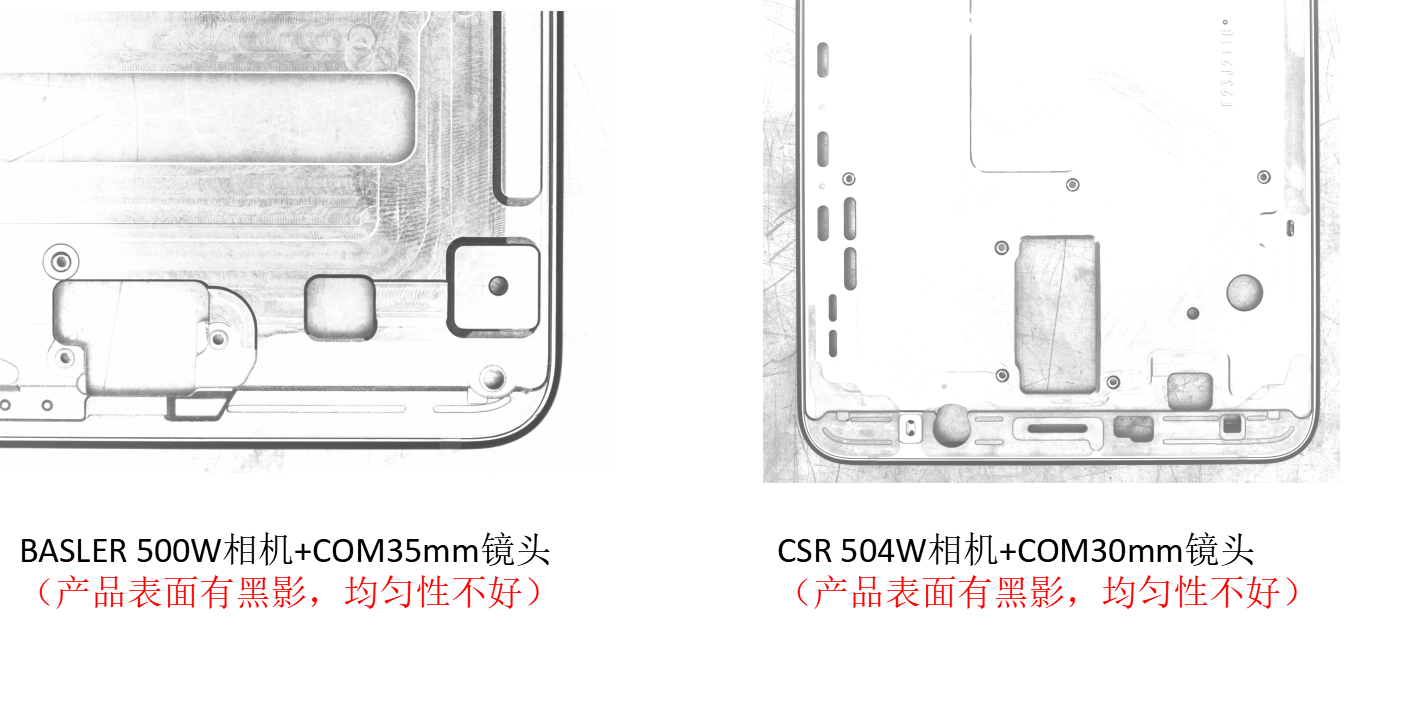

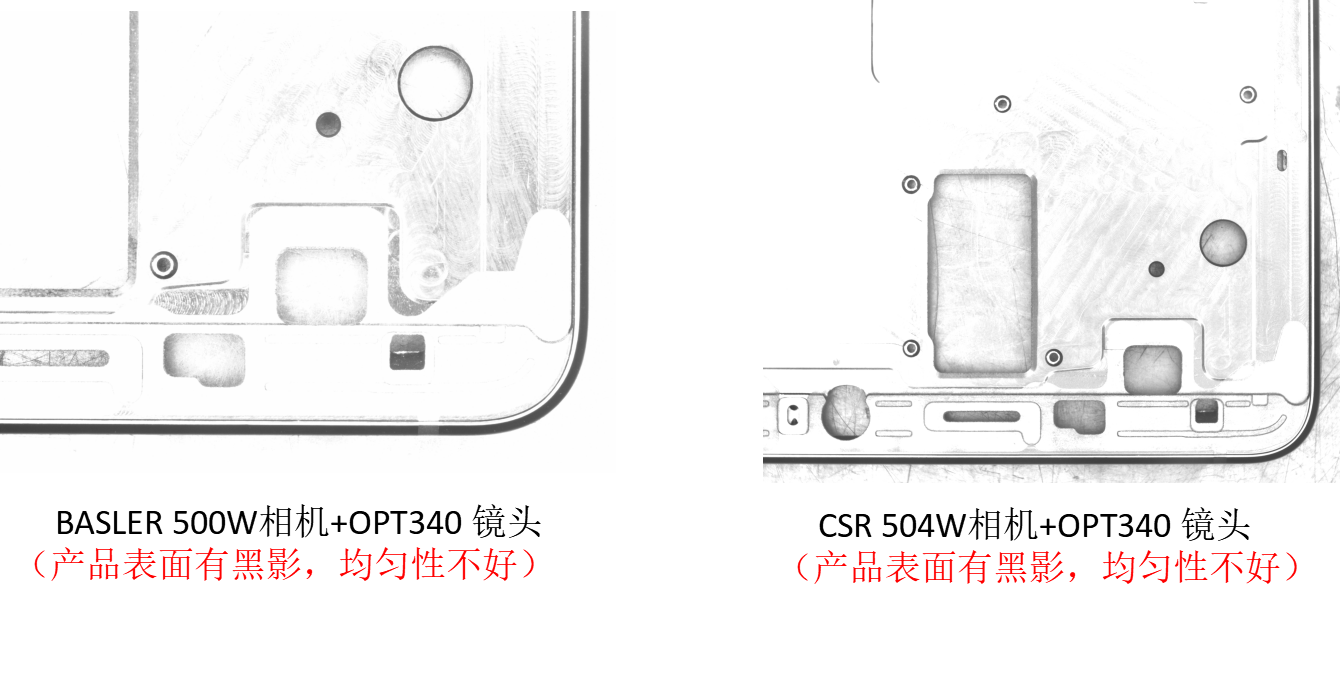

同一個相機不同鏡頭效果對比(CSR504CCD相機)

同一個相機不同鏡頭效果對比(CSR504CCD相機）

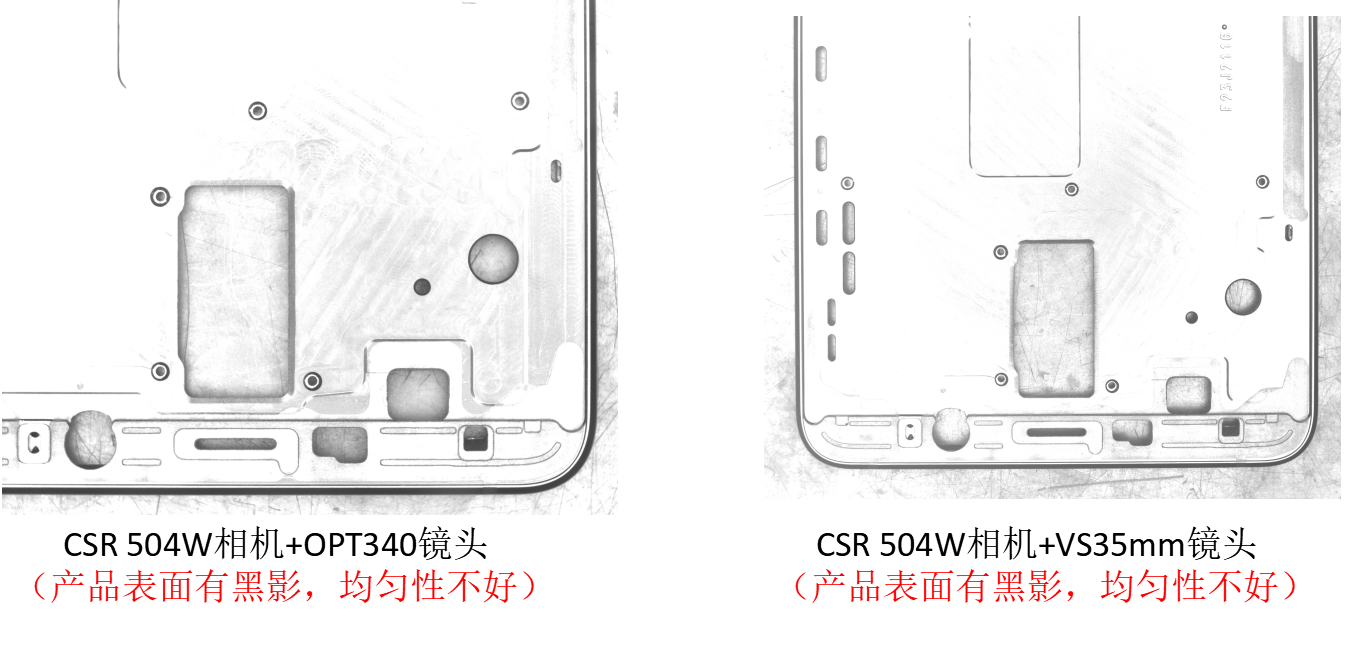

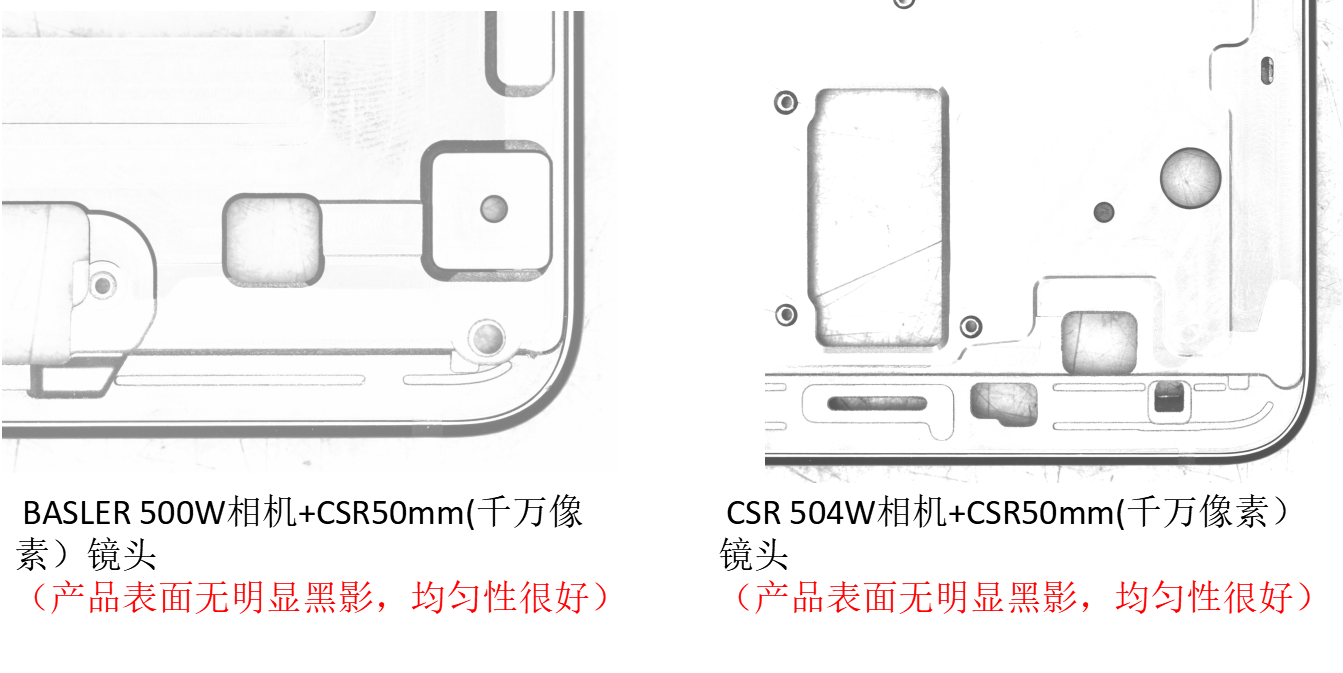

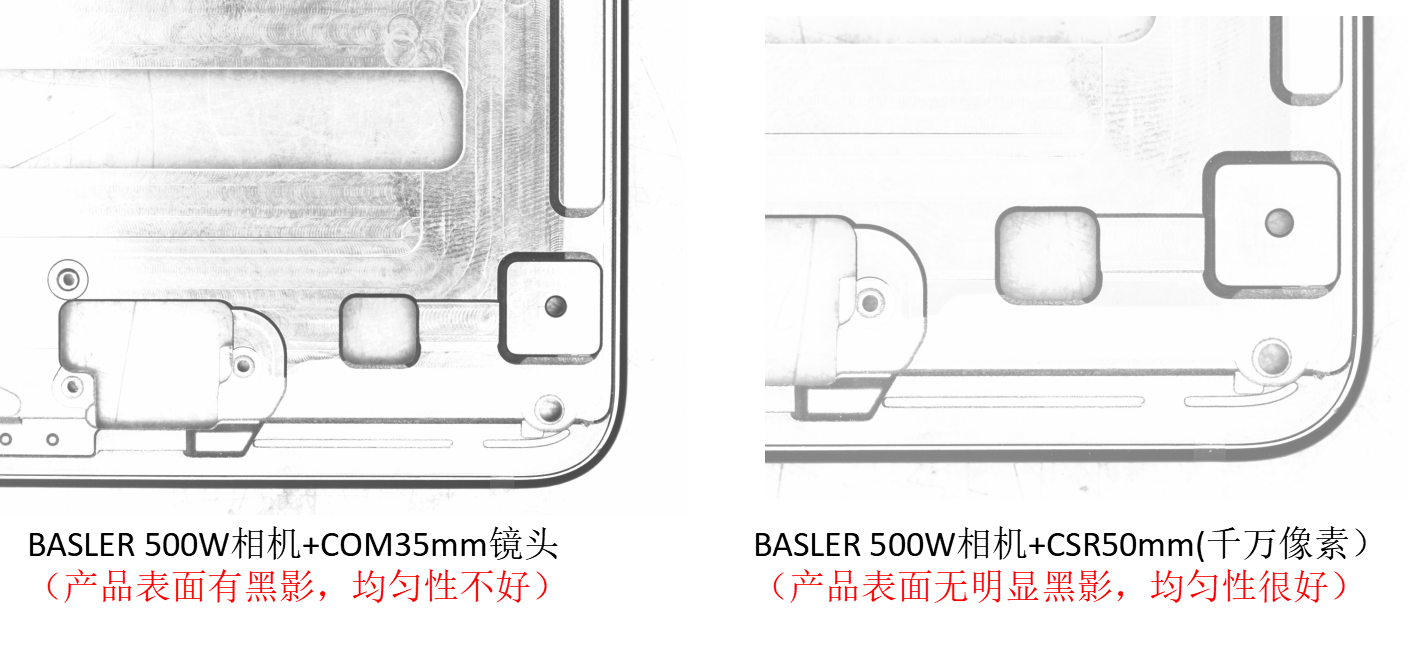

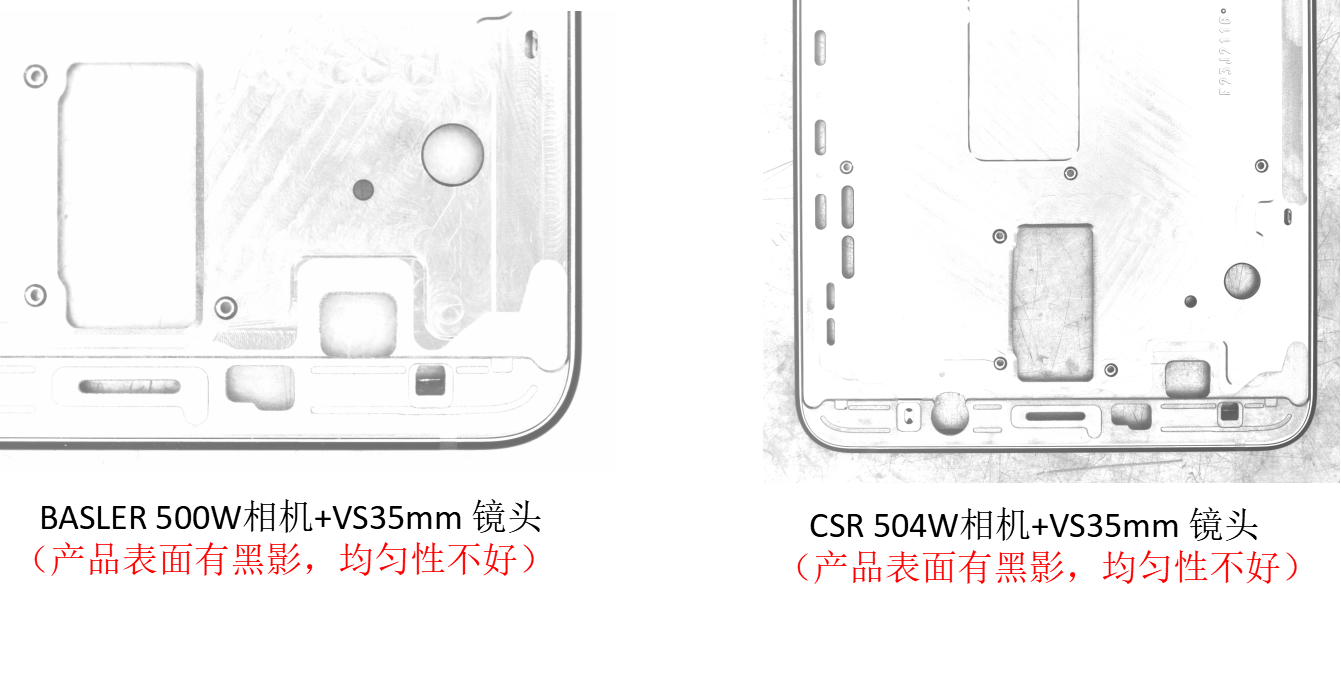

兩種相機同種鏡頭拍照效果對比

兩種相機同種鏡頭拍照效果對比

兩種相機同種鏡頭拍照效果對比

兩種相機同種鏡頭拍照效果對比

實驗備注：

1.使用BASLER相機搭配COM,CSR,OPT,VS四種相機進行光學實驗驗證出在同樣的光源條件下，COM35mm鏡頭的圖像均勻性不是很好，有較大陰影產生；OPT340鏡頭 和VS35mm圖像效果較為接近，但是還是有較小陰影產生；CSR50mm(千萬像素）鏡頭的圖像效果均勻性很好，產品整體亮度均衡，無明顯陰影

2.使用CSR相機搭配COM,CSR,OPT,VS,四種相機進行光學實驗驗證出在同樣的光源條件下，OPT340鏡頭和VS35mm鏡頭圖像效果較為接近，但是圖像均勻性不好，會有陰影產生；COM35mm鏡頭下產品的邊緣部位會較產品的中間部位暗，均勻性不好；CSR50mm(千萬像素）鏡頭圖像效果均勻性很好，產品整體亮度均衡，無明顯陰影

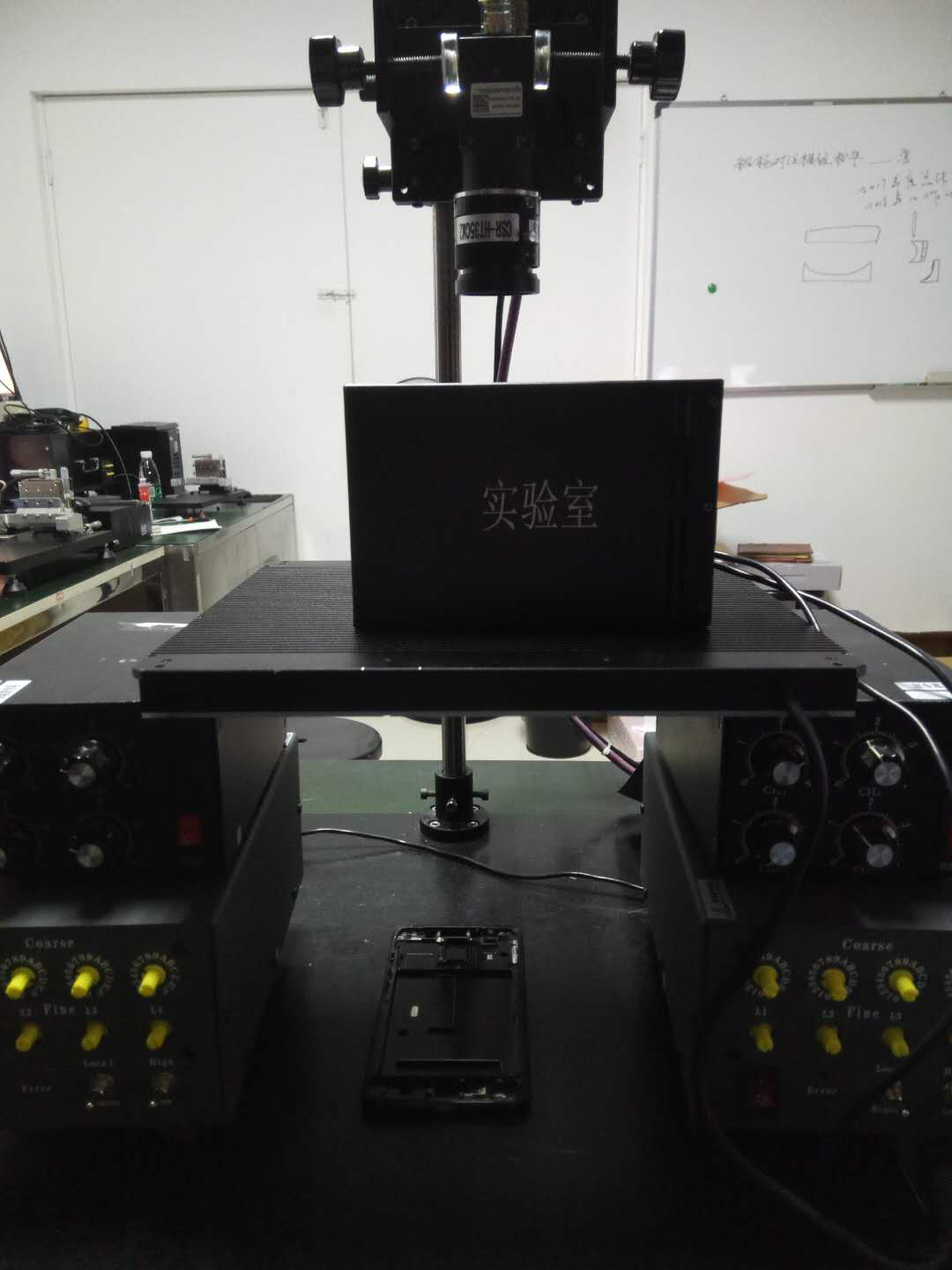

光學現場示意圖
